Industrial-grade 1-channel bi-directional 485 + 4 100mbps network single-fiber sc

รหัสสินค้า: 17466
ยี่ห้อ: OEM
รุ่น: ET-IND-4FET-1SD
สต๊อก: สินค้าหมด
รับประกัน: ตัวเครื่อง 1 ปี
เข้าดู 11 ครั้ง

2,300 บาท

จำนวน

033-138-832

จ.-ส. 08:30–17:30 น.

@penguin-fiber

ติดต่อสอบถาม 24 ชม.

0 ความคิดเห็น / แสดงความคิดเห็น

รายละเอียด
ความคิดเห็น (0)

+ Ethernet & RS485 Data Convergence

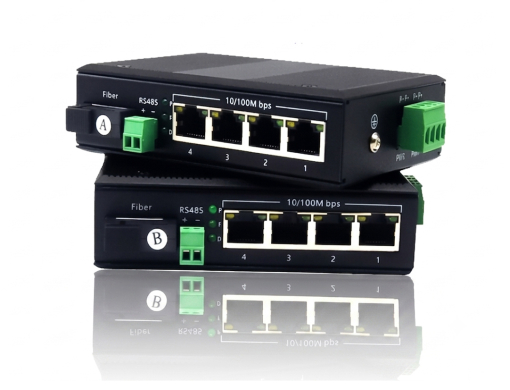

Industrial Fiber Media Converter 4-Port Ethernet + 1-Ch RS485 (Single Mode Single Fiber 20KM)

ปฏิวัติการเดินสายระบบควบคุมด้วย **Industrial Hybrid Fiber Media Converter** อุปกรณ์แปลงและรวมสัญญาณที่สามารถส่งผ่านข้อมูลเครือข่าย **Ethernet (RJ45) จำนวน 4 พอร์ต** และสัญญาณควบคุม **RS485 จำนวน 1 พอร์ต** ให้วิ่งไปบนสายไฟเบอร์ออปติกเพียง **1 คอร์ (Single Fiber)** ได้พร้อมกันโดยไม่กวนกัน ช่วยประหยัดค่าสายไฟเบอร์และค่าแรงได้อย่างมหาศาล รองรับระยะทางไกลสูงสุดถึง **20 กิโลเมตร** ผ่านเทคโนโลยี WDM (1310/1550nm) ตัวเครื่องผลิตจากอลูมิเนียมอัลลอยด์เกรดอุตสาหกรรม แข็งแรงทนทาน ทนความร้อนสูง และรองรับไฟเลี้ยงแบบหน้ากว้าง **DC 12-57V** เหมาะสำหรับระบบ PLC, SCADA, ตู้ควบคุมโรงงาน, งานกล้องวงจรปิด CCTV และระบบรักษาความปลอดภัยระดับองค์กร

4-Port Ethernet (10/100) รองรับการเชื่อมต่ออุปกรณ์เน็ตเวิร์กและกล้อง IP ได้ถึง 4 อุปกรณ์ 1-Ch Bi-directional RS485 ช่องสัญญาณซีเรียลแบบสองทิศทาง รองรับ Baud Rate สูงถึง 115200bps WDM Single Fiber Efficient ประหยัดคอร์สายไฟเบอร์ ใช้สายเพียง 1 คอร์ (หัว SC) ในการรับส่งข้อมูลทั้งหมด DC 12-57V Wide Voltage รองรับแรงดันไฟเลี้ยงกระแสตรงช่วงกว้าง ยืดหยุ่นสูงสำหรับตู้คอนโทรล

ข้อแนะนำทางวิศวกรรมและการติดตั้ง (WDM & Pairing Installation Guide):
1. **การใช้งานเป็นคู่ (A/B Pairing Required):** เนื่องจากอุปกรณ์รุ่นนี้ใช้เทคโนโลยี WDM (Single Mode Single Fiber) สัญญาณจะวิ่งสวนกันด้วยความยาวคลื่นเลเซอร์คนละความถี่ (**1310nm และ 1550nm**) ดังนั้นในการติดตั้ง **จำเป็นต้องใช้งานร่วมกันเป็นคู่ (ฝั่ง A และ ฝั่ง B)** เพื่อให้สามารถรับส่งสัญญาณหากันได้สมบูรณ์
2. **การแชร์สายสัญญาณแบบไม่มีการดีเลย์:** วงจรภายในแยกช่องสัญญาณแบนด์วิดท์ของ Ethernet และ RS485 ออกจากกันอย่างเด็ดขาด ทำให้สตรีมวิดีโอจากกล้อง IP และสัญญาณคำสั่งจาก PLC (เช่น Modbus RTU) สามารถทำงานพร้อมกันได้แบบ Real-time 24 ชั่วโมง โดยไม่มีอาการหน่วงหรือรบกวนกัน

โครงสร้างและจุดเด่นฮาร์ดแวร์ (Hardware Highlights)

Dual-Signal Integration: รวมลิงก์เครือข่ายความเร็วสูงและลิงก์ซีเรียลคุมเครื่องจักรไว้ในอุปกรณ์เดียว ลดการใช้อุปกรณ์ซ้ำซ้อนและลดจุดบกพร่อง (Point of Failure) ในระบบ
Asynchronous Point-to-Point: รูปแบบการส่งข้อมูลเสถียรภาพสูง ปรับแต่งโครงสร้างให้รองรับโปรโตคอลการสื่อสารอุตสาหกรรมอย่างไร้รอยต่อ เช่น Modbus RTU, BACnet หรือโปรโตคอลควบคุมกล้อง Speed Dome (PTZ)
Rugged Aluminum Alloy Shell: ตัวเครื่องทำจากอลูมิเนียมอัลลอยด์น้ำหนักเบาแต่แข็งแกร่ง ไม่เป็นสนิม มีครีบระบายความร้อนในตัว (Fanless Design) ป้องกันฝุ่นละอองในโรงงานสะสมได้อย่างดีเยี่ยม
DIN-Rail & Wall Mount Ready: ออกแบบโครงสร้างมาให้พร้อมสำหรับการยึดติดตั้งบนรางปีกนก (DIN Rail) หรือยึดผนังในตู้คอนโทรลและตู้เหล็กภายนอกอาคารได้อย่างมั่นคง

ข้อมูลจำเพาะทางเทคนิค (Specifications)

ประเภทอุปกรณ์	Industrial Fiber Media Converter (Ethernet + RS485)
พอร์ต Ethernet (LAN)	4 × RJ45 ความเร็ว 10/100 Mbps
พอร์ต RS485 (Serial)	1 ช่อง สองทิศทาง (Bi-directional) ขั้วต่อแบบ T+, T-
พอร์ตไฟเบอร์ออปติก	SC Connector (ใช้ไฟเบอร์เพียง 1 คอร์)
ชนิดไฟเบอร์ที่รองรับ	Single Mode Single Fiber (9/125μm)
ระยะทางรับส่งข้อมูลสูงสุด	20 กิโลเมตร (20 KM)
ความยาวคลื่นแสง (Wavelength)	1310nm / 1550nm (WDM Technology)
รองรับความเร็ว Baud Rate	0 - 115200 bps (ครอบคลุมงานควบคุมส่วนใหญ่)
รูปแบบการรับส่งสัญญาณ	Asynchronous Point-to-Point
แรงดันไฟเลี้ยงตัวเครื่อง	DC 12V - 57V (Wide Voltage ขั้วต่อ Terminal Block)
วัสดุโครงสร้าง	Aluminum Alloy (อลูมิเนียมอัลลอยด์ระบายความร้อนดีเยี่ยม)
ลักษณะการติดตั้ง	รางปีกนก (DIN Rail) / ยึดตู้คอนโทรล

การนำไปประยุกต์ใช้งาน (Industrial Applications)

• ระบบ PLC และตู้ควบคุม Automation: ใช้เชื่อมต่อ PLC ที่ส่งสัญญาณข้อมูลผ่านสายแลน พร้อมกับดึงสถานะเซ็นเซอร์หรือควบคุมมิเตอร์พลังงานผ่านพอร์ต RS485 (Modbus RTU) ส่งกลับไปยังห้องคอนโทรลกลางพร้อมกัน
• ระบบบริหารจัดการอาคารและ SCADA: เหมาะสำหรับการเดินสายระบบควบคุมอาคารระยะไกล (BMS) ที่ต้องเชื่อมต่อทั้งระบบเครือข่ายคอมพิวเตอร์และบอร์ดคอนโทรลเลอร์สั่งงานระบบปรับอากาศ ไฟแสงสว่าง หรือระบบปั๊มน้ำ
• ระบบกล้องวงจรปิดและ Access Control หน้าด่าน/ป้อมยาม: ใช้สายไฟเบอร์เส้นเดียวลากไปยังป้อมยามที่ห่างไกล โดยพอร์ตแลน 4 พอร์ตใช้ต่อกล้อง IP Camera เพื่อดูภาพสด และพอร์ต RS485 ใช้ต่อเชื่อมกับระบบบอร์ดควบคุมไม้กั้นทางเข้า-ออก หรือเครื่องทาบบัตรประตูอาคาร

FAQ คำถามที่พบบ่อย (Technical FAQ)

สามารถทำงานพร้อมกันได้ 100% โดยไม่กวนกันครับ เนื่องจากสถาปัตยกรรมชิปเซ็ตภายในใช้วิธีแยกช่องทางเดินข้อมูล (Independent Bandwidth) ของทั้งสองระบบออกจากกันเด็ดขาด ข้อมูลเครือข่ายแลน (เช่น ภาพวิดีโอจากกล้อง IP) และสัญญาณซีเรียล (เช่น คำสั่ง Modbus RTU จาก PLC) จะถูกเข้ารหัสรวมกันเพื่อวิ่งผ่านแสงไฟเบอร์ และถอดแยกออกจากกันอย่างแม่นยำที่ตัวรับปลายทาง จึงไม่มีการชนกันหรือทำให้ข้อมูลหน่วงแน่นอนครับ

พอร์ต RS485 ของอุปกรณ์รุ่นนี้เป็นการเชื่อมต่อแบบ 2 สาย (Half-Duplex) สังเกตจากบล็อกเทอร์มินอลที่มีขั้วสัญญาณ T+ และ T- ครับ ส่วนด้านซอฟต์แวร์ อุปกรณ์นี้ทำงานแบบ Transparent Transmission (รับส่งข้อมูลแบบโปร่งใส) จึงไม่ต้องตั้งค่า Baud Rate หรือ IP Address ใดๆ ที่ตัวเครื่องครับ วงจรจะตรวจจับสัญญาณและส่งผ่านข้อมูลให้อัตโนมัติ (รองรับความเร็วตั้งแต่ 0 ถึง 115200 bps) เพียงแค่ตั้งค่า Baud Rate ที่ตัวอุปกรณ์หลัก (เช่น PLC และเซ็นเซอร์) ให้ตรงกันก็พร้อมใช้งานทันทีครับ

ข้อดีสูงสุดคือ ช่วยประหยัดค่าสายไฟเบอร์และค่าแรงเดินสายได้ถึง 50% ครับ เพราะเทคโนโลยี WDM จะใช้ความยาวคลื่นแสงเลเซอร์ที่ต่างกันในการวิ่งสวนทางกัน ทำให้สามารถรับและส่งข้อมูลทั้งหมดได้บนสายไฟเบอร์เพียง 1 คอร์เดี่ยว (Single Core) ไม่ต้องเดินสายคู่คู่เหมือนระบบเก่า สำหรับสายไฟเบอร์ที่ใช้ร่วมกัน ต้องเลือกใช้ชนิด Single-Mode (9/125μm) ที่เข้าหัวต่อแบบ SC เท่านั้นครับ

โทรสั่งซื้อ/ขอราคา 033-138-832 (จ.-ส. 08:30–17:30) แชท LINE @penguin-fiber
