Industrial RS485 Hub | 2 Master 1 Slave | 3-Port RS485 | DC 6–60V

รหัสสินค้า: 16223
ยี่ห้อ: OEM
รุ่น: ATD-RS485-MS
สต๊อก: สินค้าหมด
เข้าดู 1 ครั้ง

790 บาท

จำนวน

@penguin-fiber

ติดต่อสอบถาม 24 ชม.

0 ความคิดเห็น / แสดงความคิดเห็น

รายละเอียด
ความคิดเห็น (0)

ฮับ RS485 อุตสาหกรรมสำหรับระบบหลาย Master ป้องกัน Data Conflict ด้วย Cache-Type Hub

Industrial RS485 Hub | 2 Master 1 Slave เป็นฮับ RS485 แบบอุตสาหกรรม ที่ออกแบบมาสำหรับระบบที่มี หลาย Master ใช้งานร่วมกับ Slave ตัวเดียวกัน โดยไม่ให้เกิดปัญหาชนกันบนบัส (bus conflict) ผ่านการทำงานแบบ Cache-Type คือเมื่อ Master ตัวหนึ่งกำลังสื่อสารกับ Slave อยู่ อีก Master ที่ส่งคำสั่งมาทีหลังจะถูกเก็บอยู่ในบัฟเฟอร์ และส่งต่อให้ Slave อัตโนมัติเมื่อช่องว่างพร้อม ช่วยให้การสื่อสารต่อเนื่อง ไม่หลุด ไม่ซ้อนทับกันบนบัส RS485

ตัวอุปกรณ์มาพร้อม 3 พอร์ต RS485 (2 Master + 1 Slave) รองรับบอดเรตตั้งแต่ 9,600–460,800 bps, ตั้งค่าพารามิเตอร์ของแต่ละพอร์ตได้อย่างอิสระ (baud rate / parity / stop bit) ทำให้สามารถใช้เป็นทั้ง RS485 Hub + Serial Parameter Converter ในตัวเดียว เหมาะกับการเชื่อมต่อ PLC, HMI, เซนเซอร์อุตสาหกรรม, ระบบ SCADA, ระบบไฟฟ้า, ระบบเตือนภัย, ระบบ CCTV และงานเก็บข้อมูลระยะไกลต่าง ๆ ในโรงงานและอาคารอัจฉริยะ

รองรับ แหล่งจ่ายกว้าง DC 6–60V, ออกแบบเป็นเกรดอุตสาหกรรม, มี Isolation แยกไฟและสัญญาณ, ติดตั้งแบบ DIN-Rail ขนาดกระทัดรัด พร้อม ไฟแสดงสถานะที่แต่ละพอร์ต และพอร์ต USB-C สำหรับเชื่อมต่อคอมพิวเตอร์เพื่อปรับตั้งค่าด้วยซอฟต์แวร์ ช่วยให้ติดตั้งง่าย ปรับค่าหน้างานสะดวก และลดปัญหาระบบล่มจากการสื่อสารผิดพารามิเตอร์

Key Features (คุณสมบัติเด่น)

รองรับ 2 Master + 1 Slave บนบัส RS485 เดียวกัน โดยไม่มีปัญหา Data Conflict ด้วยกลไก Cache-Type และคิวจัดลำดับคำสั่งอัจฉริยะ

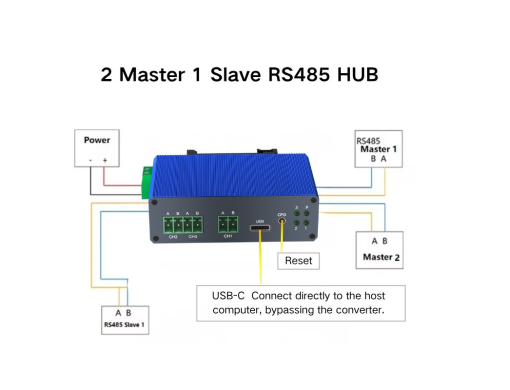

3 พอร์ต RS485 (2 พอร์ตฝั่ง Master, 1 พอร์ตฝั่ง Slave) สำหรับเชื่อมต่ออุปกรณ์หลายตัวในระบบเดียว
รองรับทั้งโหมด Multi-Master Single-Slave และ Single-Master Multi-Slave ปรับใช้ได้ยืดหยุ่นตามหน้างาน
รองรับบอดเรต 9,600–460,800 bps, ตั้งค่าพารามิเตอร์ Serial (baud, parity, stop bit) ของแต่ละพอร์ตได้อย่างอิสระ
มีบัฟเฟอร์เก็บข้อมูล (Data Cache) และกลไกจัดแพ็กข้อมูล (Packaging Time) และ Timeout ช่วยลดการสูญหายของข้อมูลและเพิ่มความเสถียรของการสื่อสาร
Dual Isolation แยกทั้งฝั่งไฟเลี้ยงและสัญญาณ เพิ่มความทนทานต่อสัญญาณรบกวนและป้องกันความเสียหายจากไฟกระชาก
แหล่งจ่าย DC 6–60V รองรับระบบไฟอุตสาหกรรมหลากหลายรูปแบบในไซต์งานจริง
ติดตั้งแบบ DIN-Rail (DIN57) เหมาะกับตู้คอนโทรลและตู้ควบคุมในโรงงาน
ไฟแสดงสถานะ Power + CH1/CH2/CH3 แยกอิสระ ดูสถานะการสื่อสารแต่ละช่องได้ทันที
พอร์ต USB-C สำหรับปรับค่าด้วยซอฟต์แวร์คอนฟิกจากคอมพิวเตอร์ สะดวกต่อการตั้งค่าและทดสอบหน้างาน

Specification Table (ตารางสเปก)

Model	Industrial RS485 Hub \| 2 Master 1 Slave
RS485 Standard	EIA/TIA RS485 compliant
RS485 Ports	3 × RS485 (CH1 Slave, CH2 Master 1, CH3 Master 2)
Operating Modes	Multi-Master Single-Slave, Single-Master Multi-Slave
Baud Rate	9,600–460,800 bps, configurable per port
Serial Parameters	Data bits: 8; Parity: NONE / EVEN / ODD; Stop bits: 1 / 1.5 / 2 (default: 115200, 8, N, 1)
Transmission Distance	Up to 1,200 m (ขึ้นกับบอดเรตและจำนวนโหลดบนบัส)
Communication Isolation	Dual isolation (power & signal)
Data Handling	Cache-type hub, 10K data cache, configurable packaging time & timeout
Filtering	Address mask & whitelist filtering, configurable address offset & length
Indicators	P (Power), CH1/CH2/CH3 (RX/TX activity)
Config Interface	USB-C, PC configuration software
Input Voltage	DC 6–60 V
Installation	DIN-Rail (DIN57)
Enclosure	Industrial-grade compact housing
Dimensions	90 × 47 × 26 mm
Weight	ประมาณ 0.3 kg
