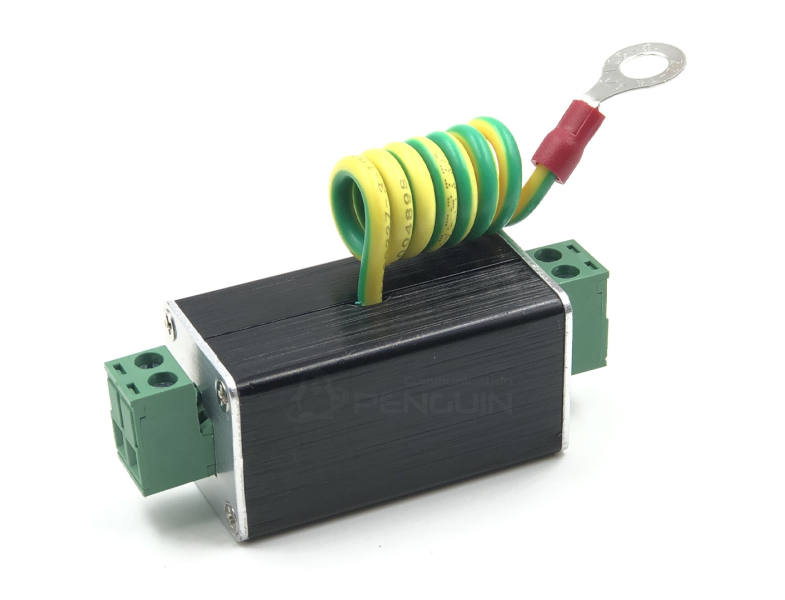

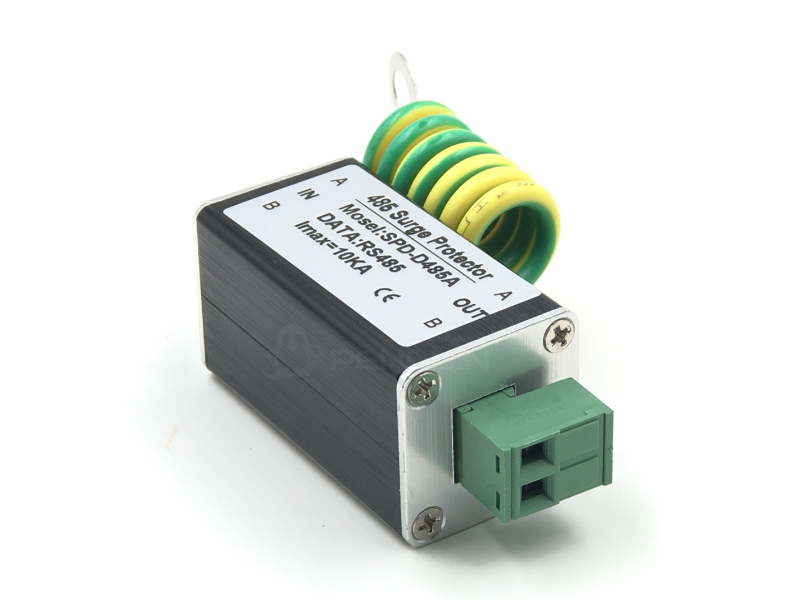

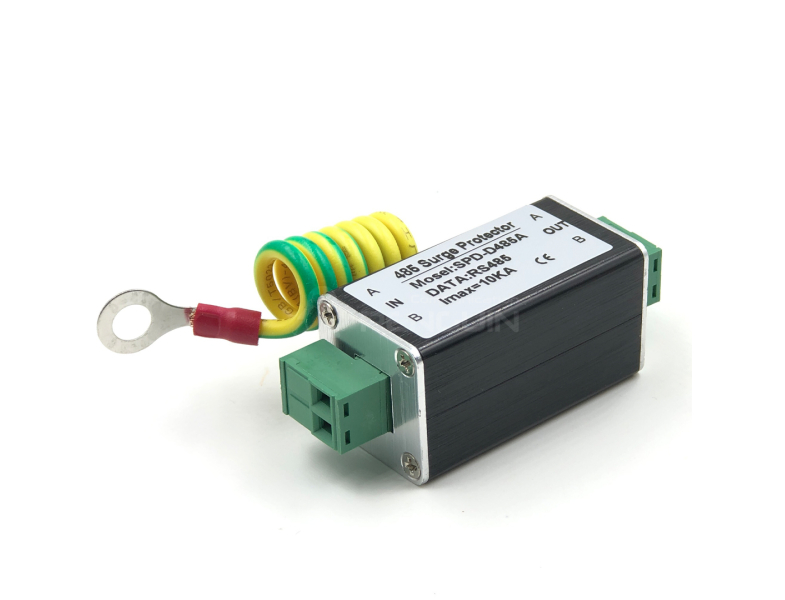

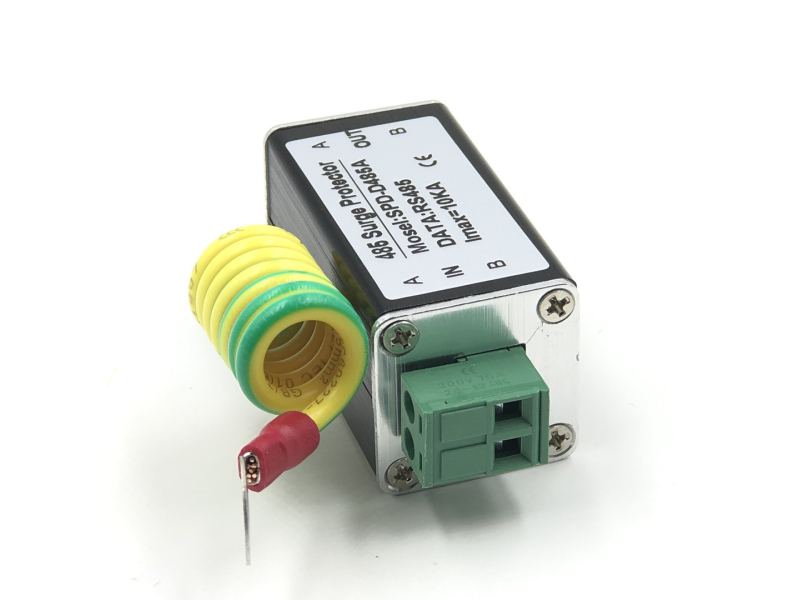

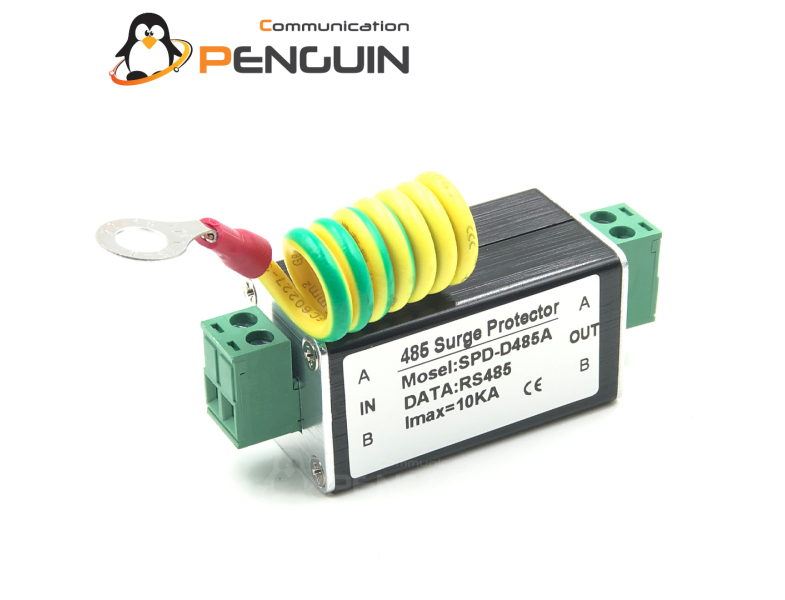

ตัวกันฟ้าผ่า RS485 Surge Protector | SPD-D485A | 10kA

รหัสสินค้า: 10153
ยี่ห้อ: OEM
รุ่น: SPD-D485A
สต๊อก: 61
เข้าดู 7983 ครั้ง

180 บาท

จำนวน

033-138-832

จ.-ส. 08:30–17:30 น.

@penguin-fiber

ติดต่อสอบถาม 24 ชม.

0 ความคิดเห็น / แสดงความคิดเห็น

รายละเอียด
ความคิดเห็น (0)

อุปกรณ์ป้องกันไฟกระชากสำหรับระบบสื่อสาร RS485 (A/B 2-Wire) ขนาดเล็ก ติดตั้งง่าย

ตัวกันฟ้าผ่า RS485 Surge Protector | SPD-D485A | 5V | 10kA | 10Mbps

อุปกรณ์ป้องกันไฟกระชาก (Surge) สำหรับระบบสื่อสาร RS485 (A/B 2-Wire) ช่วยลดความเสียหายของอุปกรณ์ปลายทาง ตอบสนองไวระดับ ≤1ns เหมาะกับงาน PLC, Controller, Solar Monitoring และระบบ CCTV ที่ต้องการความเสถียรสูง

RS485 (2-Wire) Surge 10kA (Max) Response ≤1ns 10Mbps Mini Size

รายละเอียดสินค้า สเปกทางเทคนิค วิธีติดตั้ง

จุดเด่นสินค้า

ป้องกันไฟกระชาก/แรงดันเกินสำหรับสายสื่อสาร RS485 (1 คู่สาย)
รองรับ Surge (8/20μs) 5kA และสูงสุด 10kA
ตอบสนองไว ≤1ns ลดความเสี่ยงอุปกรณ์ปลายทางเสียหาย
รองรับการส่งข้อมูลสูงสุด 10Mbps และสูญเสียสัญญาณต่ำ
ขนาดเล็ก เหมาะกับการติดตั้งในตู้คอนโทรล/งานภาคสนาม

เหมาะสำหรับ: PLC / Controller / Solar Monitoring / Inverter / PTZ / CCTV / Access Control / ระบบ Serial Data RS485

ใช้งานแล้วดียังไง?

ช่วยลดความเสียหายจากไฟกระชากที่เข้ามาทางสายสื่อสาร ทำให้ระบบ RS485 เสถียรมากขึ้น
ลดโอกาสอุปกรณ์ค้าง/สื่อสารหลุด และช่วย ยืดอายุ อุปกรณ์ปลายทาง เช่น PLC, Controller, กล้อง, อินเวอร์เตอร์

แนะนำ: หากเป็นงานภายนอกอาคารหรือเดินสายยาว ควรมีระบบ กราวด์ที่ดี เพื่อระบาย Surge ได้มีประสิทธิภาพ

สเปกทางเทคนิค (Specifications)

รายการ	รายละเอียด
Model	SPD-D485A
Signal	RS485
Nominal Voltage	≤ 5V
Max Continuous Voltage	6.8V
Nominal Discharge (8/20μs)	5kA
Max Flow Capacity (8/20μs)	10kA
Limit Voltage	≤ 8.8V
Response Time	≤ 1ns
Transfer Rate	10Mbps
Insertion Loss	≤ 0.5dB
Protected Lines	Two-wire (1 pair)
Dimension	48×25×25 mm

Tip: หากต้องติดตั้งในจุดเสี่ยง (เสา, กลางแจ้ง, สายยาว) ควรจัดการกราวด์ให้ถูกต้อง เพื่อให้การระบาย Surge ทำงานได้เต็มประสิทธิภาพ

ขั้นตอนติดตั้ง (แนะนำ)
1) ต่อสาย RS485 ฝั่ง “สายเข้า” → เข้าตัวกันฟ้าผ่า
2) ต่อสาย RS485 ฝั่ง “สายออก” → ไปยังอุปกรณ์ปลายทาง
3) หากมีจุดกราวด์ ให้ต่อ GND/กราวด์ลงดิน เพื่อระบาย Surge ได้ดีขึ้น

ตำแหน่งติดตั้งที่เหมาะ
• ใกล้ตู้คอนโทรล / ใกล้อุปกรณ์ปลายทาง
• จุดที่สายเข้าจากภายนอกอาคาร
• บริเวณที่มีความเสี่ยงฟ้าผ่า/ไฟกระชากสูง

หมายเหตุเพื่อความปลอดภัย: งานต่อกราวด์และระบบไฟ ควรให้ช่างผู้ชำนาญติดตั้ง เพื่อความปลอดภัยและประสิทธิภาพสูงสุด
